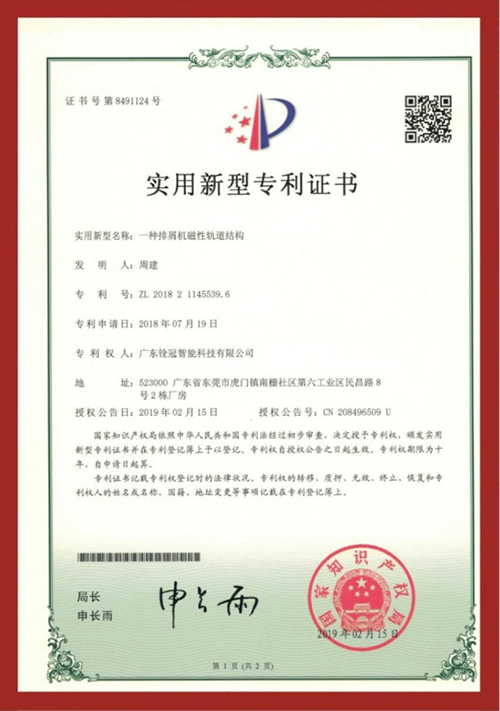

銓冠實用新型專利：一種排屑磁性軌道結構

本實用新型公開了一種排屑機磁性軌道結構,包括排屑槽、電機架、電機、一對主動鏈輪、一對從動鏈輪、一對鏈條以及傳動結構,所述電機架安置于排屑槽靠近一端上,所述電機固定于電機架上,所述一對主動鏈輪以及一對從動鏈輪分別通過一對轉軸插裝于排屑槽上,且靠近其兩端部位,所述一對主動鏈輪與一對從動鏈輪之間分別套裝有鏈條;所述傳動結構設于電機驅動端與一對主動鏈輪之間的轉軸上;一對所述鏈條之間等距離設有多個長條磁鐵放置槽,所述多個長條磁鐵放置槽內均設有永磁鐵,本實用新型涉及機械技術領域。本方案設計結構簡單,解決了磁性排屑機集中磁鐵排放的問題,成本低廉,適用于排屑機設備裝置。

排屑機磁性軌道結構首先控制電機架2上的電機3轉動,電機3通過傳動結構,使得一對主動鏈輪4的轉軸轉動,通過鏈條6傳動,使得一對從動鏈輪5轉動，從動鏈輪5轉動后,鏈條6移動，通過在鏈條6上等距離加裝多個長條磁鐵放置槽7,并且在多個長條磁鐵放置槽7相應的放入永磁鐵8,利用永磁鐵8可以更有效地分散油屑轉送,令排屑機更加有效吸附和傳送順暢。
